សេចក្តីផ្តើម
90 Degree Elbow SAE Flange គឺមានភាពជាក់លាក់-ការភ្ជាប់ធារាសាស្ត្រដែលផលិតដោយវិស្វកម្មដែលត្រូវបានរចនាឡើងដើម្បីផ្តល់នូវការភ្ជាប់ភស្តុតាង-សម្ពាធ ការលេចធ្លាយ-ខ្ពស់នៅក្នុងចន្លោះតឹង ដែលទាមទារការផ្លាស់ប្តូរទិសដៅ។ ផលិតតាមស្តង់ដារ SAE J518 និង ISO 6162 គែមកែងដៃនេះធានានូវប្រសិទ្ធភាពលំហូរល្អបំផុត ខណៈពេលដែលរក្សាបាននូវភាពសុចរិតនៃប្រព័ន្ធក្នុងតម្រូវការកម្មវិធីធារាសាស្ត្រ។
លក្ខណៈបច្ចេកទេស
|

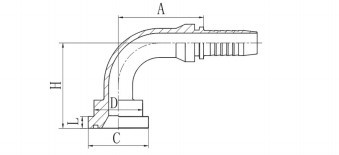

ផ្នែកលេខ |
ទំហំ FLANGE |
បំពង់ខ្យល់ |
វិមាត្រ |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
ប៉ារ៉ាម៉ែត្រ/ទិន្នន័យបច្ចេកទេស
|
ដើម |
ZheJiang ប្រទេសចិន |
កាលបរិច្ឆេទចែកចាយ |
អាចចរចារបាន។ |
|
វិញ្ញាបនប័ត្រ |
GB/T19001-2016 idt ISO9001:2015 |
ការវេចខ្ចប់ |
ស្តង់ដារនាំចេញ |
|
សម្ភារៈ |
ដែកថែបកាបូន |
ការធានា |
1 ឆ្នាំ។ |
|
រយៈពេលបង់ប្រាក់ |
អាចចរចារបាន។ |
MOQ |
5 |
| ការធ្វើតេស្តបាញ់អំបិល | 72+ម៉ោង |
ពណ៌ |
ពណ៌សឬលឿង |
អំពីក្រុមហ៊ុន
គុណសម្បត្តិ
ប្រសិទ្ធភាពលំហូរដ៏អស្ចារ្យ
ការរចនាទ្រនាប់ខាងក្នុងដែលប្រសើរឡើងកាត់បន្ថយភាពច្របូកច្របល់បាន 30% បើប្រៀបធៀបទៅនឹងកែងដៃស្តង់ដារ
កាំច្បាស់លាស់រក្សាលំហូរ laminar សម្រាប់ប្រសិទ្ធភាពធារាសាស្ត្រអតិបរមា
ឌីណាមិកវត្ថុរាវគណនា (CFD) បានធ្វើឱ្យប្រសើរការរចនា
ការពង្រឹងការអនុវត្តសម្ពាធ
ការវាយតម្លៃសម្ពាធខ្ពស់ជាង 20% តម្រូវការ SAE ស្តង់ដារ
សម្ពាធផ្ទុះបានធ្វើតេស្តទៅសម្ពាធការងារ 4x
រក្សាភាពសុចរិតនៃត្រានៅក្រោមការជិះកង់ដែលមានសម្ពាធខ្លាំង
លំហ-សន្សំភាពជាក់លាក់
មុំ 90 ដឺក្រេពិតប្រាកដជាមួយនឹងការអត់ធ្មត់ ± 0.5 ដឺក្រេសម្រាប់ផ្លូវច្បាស់លាស់
ការរចនាបង្រួមសន្សំសំចៃទំហំដល់ទៅ 40% ធៀបនឹងឧបករណ៍ជង់
ជម្រើសទិសច្រកច្រើនមាន
លេចធ្លាយ-ការធានាភស្តុតាង
បច្ចេកវិទ្យាត្រាបីដង-កម្មសិទ្ធិ (បឋម អនុវិទ្យាល័យ និងត្រាបម្រុងទុក)
ខ្នាតតូច-ផ្ទៃផ្សាភ្ជាប់ដែលបានបញ្ចប់ (Ra < 0.4μm)
បានដំឡើងជាមុន-ចិញ្ចៀនដែលមានអនុភាពខ្ពស់-HNBR O-ត្រូវបានគេវាយតម្លៃពី -40 ដឺក្រេ F ដល់ +250 ដឺក្រេ F
ភាពធន់ដែលមិនអាចប្រៀបផ្ទឹមបាន។
សំណង់ក្លែងក្លាយ (មិនដេញ) សម្រាប់កម្លាំងអតិបរមា
ជម្រើសដែកអ៊ីណុក 316 ជាមួយនឹងភាពធន់នឹងការ corrosion 3x
ផលប៉ះពាល់-ការរចនាធន់ទ្រាំនឹងការរំញ័រ និងបន្ទុក
ការអនុលោមតាមសកល
មានការបញ្ជាក់ពី SAE J518, ISO 6162 និងស្តង់ដារ DIN
ការតាមដានសម្ភារៈពេញលេញជាមួយនឹងវិញ្ញាបនបត្រសាកល្បងម៉ាស៊ីនកិន
សម្ភារៈអនុលោមតាម REACH និង RoHS
គុណសម្បត្តិនៃការដំឡើង
ឡាស៊ែរ-ឆ្លាក់សញ្ញាសម្គាល់សម្រាប់ទិសដៅងាយស្រួល
មុន-បានផ្គុំជាមួយការណែនាំតម្រឹមសម្រាប់ការដំឡើងរហ័ស
ការដំឡើងលឿនជាង 50% នៃការដំឡើងកែងដៃធម្មតា។
ជម្រើសប្ដូរតាមបំណង
មានទំហំចាប់ពី 3/8" ដល់ 3"
សមា្ភារៈពិសេសរួមមានដែកថែបពីរជាន់និងទីតានីញ៉ូម
ការកំណត់រចនាសម្ព័ន្ធច្រកផ្ទាល់ខ្លួន និងលំនាំប៊ូឡុង
ការធានាគុណភាព
100% សម្ពាធត្រូវបានសាកល្បងមុនពេលដឹកជញ្ជូន
ការផ្ទៀងផ្ទាត់វិមាត្រជាមួយនឹងការត្រួតពិនិត្យ CMM
ការតាមដានជាក្រុមជាមួយនឹងលេខសៀរៀលតែមួយគត់
សំណួរគេសួរញឹកញាប់
សំណួរ៖ តើកែងដៃ 90 ដឺក្រេរបស់អ្នកគោរពតាមស្តង់ដារអ្វីខ្លះ?
ចម្លើយ៖ កែងដៃរបស់យើងជួប៖
SAE J518 (លេខកូដ 61 និង 62)
ISO 6162 (ស៊េរី 1 និង 2)
ស្តង់ដារ DIN 20066
លក្ខណៈបច្ចេកទេសរបស់ NFPA T3.4.7R1
សំណួរ: តើការវាយតម្លៃសម្ពាធមានអ្វីខ្លះ?
A: ការវាយតម្លៃសម្ពាធស្តង់ដារ៖
ស៊េរីស្តង់ដារ 3000 PSI (207 bar)
6000 PSI (414 bar) ស៊េរីសម្ពាធខ្ពស់-
ការរចនាផ្ទាល់ខ្លួនរហូតដល់ 10,000 PSI (690 bar) មាន
សំណួរ៖ តើអ្នកផ្តល់ជូនសម្ភារៈអ្វីខ្លះ?
A: ជម្រើសសម្ភារៈស្តង់ដារ:
ដែកថែបកាបូនជាមួយបន្ទះស័ង្កសី
ដែកអ៊ីណុក 304/316
សម្ភារៈពិសេស៖
ដែកអ៊ីណុកពីរជាន់
យ៉ាន់ស្ព័រទីតានីញ៉ូម
នីកែល- superalloys ផ្អែកលើ
Q: តើខ្ញុំជ្រើសរើសទំហំត្រឹមត្រូវដោយរបៀបណា?
ចម្លើយ៖ កត្តាជ្រើសរើសសំខាន់ៗ៖
ផ្គូផ្គងទៅនឹងអង្កត់ផ្ចិតខាងក្នុងបំពង់ / បំពង់
ពិចារណាសម្ពាធការងាររបស់ប្រព័ន្ធ
គណនីសម្រាប់តម្រូវការអត្រាលំហូរ
វាយតម្លៃឧបសគ្គនៃលំហ
វិស្វកររបស់យើងផ្តល់ជំនួយទំហំដោយឥតគិតថ្លៃ
សំណួរ៖ តើមានវិធីផ្សាភ្ជាប់អ្វីខ្លះ?
A: ជម្រើសនៃការផ្សាភ្ជាប់រួមមាន:
O-ត្រាមុខចិញ្ចៀន (ORFS) - ទូទៅបំផុត
មុខរាបស្មើជាមួយនឹងមុខរបួសរាងជាវង់
លោហធាតុ-ទៅ-ផ្សាភ្ជាប់ដែកសម្រាប់លក្ខខណ្ឌធ្ងន់ធ្ងរ
ដំណោះស្រាយផ្សាភ្ជាប់ផ្ទាល់ខ្លួនអាចរកបាន
Q: តើកែងដៃរបស់អ្នកអាចផ្លាស់ប្តូរជាមួយម៉ាកផ្សេងទៀតបានទេ?
A: បាទ កែងដៃ 90 ដឺក្រេរបស់យើងត្រូវបានរចនាឡើងដើម្បី៖
រក្សាទំហំស្តង់ដារ SAE/ISO
អាចផ្លាស់ប្តូរបានយ៉ាងពេញលេញជាមួយនឹងឧបករណ៍ដែលសមស្រប
យើងសូមផ្តល់អនុសាសន៍ឱ្យផ្ទៀងផ្ទាត់វិមាត្រសំខាន់
Q: តើពេលវេលានាំមុខសម្រាប់ការបញ្ជាទិញផ្ទាល់ខ្លួនគឺជាអ្វី?
A: ពេលវេលានាំមុខស្តង់ដារ៖
ធាតុស្តុក: ការដឹកជញ្ជូន 24-48 ម៉ោង។
ស្តង់ដារផ្ទាល់ខ្លួន: 10-15 ថ្ងៃធ្វើការ
សម្ភារៈពិសេស: 3-4 សប្តាហ៍
មានសេវាកម្មរហ័សទាន់ចិត្ត
Q: តើអ្នកផ្តល់ការណែនាំអំពីការដំឡើងទេ?
ចម្លើយ៖ ការគាំទ្រដ៏ទូលំទូលាយរួមមាន:
ជំហាន-ដោយ-ការណែនាំអំពីការដំឡើងជំហាន
លក្ខណៈបច្ចេកទេសកម្លាំងបង្វិលជុំដែលបានណែនាំ
បច្ចេកទេសតម្រឹមត្រឹមត្រូវ។
ការណែនាំអំពីប្រេងរំអិល
មានវីដេអូបង្រៀន
សំណួរ៖ តើអ្នកកាន់វិញ្ញាបនប័ត្រអ្វីខ្លះ?
A: វិញ្ញាបនប័ត្ររបស់យើងរួមមាន:
ប្រព័ន្ធគុណភាព ISO 9001:2015
ការអនុលោមតាម PED 2014/68/EU
ATEX សម្រាប់បរិស្ថានផ្ទុះ
ការអនុម័តលើសមុទ្ររបស់ ABS
សំណួរ៖ តើត្រូវការការថែទាំអ្វីខ្លះ?
ចម្លើយ៖ ការថែទាំដែលបានណែនាំ៖
ការត្រួតពិនិត្យមើលឃើញប្រចាំឆ្នាំ
កម្លាំងបង្វិលជុំត្រួតពិនិត្យរៀងរាល់ 500 ម៉ោងម្តង
ការជំនួសត្រារៀងរាល់ 3 ឆ្នាំម្តង
ការជំនួសពេញលេញបន្ទាប់ពី 7 ឆ្នាំ។
