សេចក្តីផ្តើម

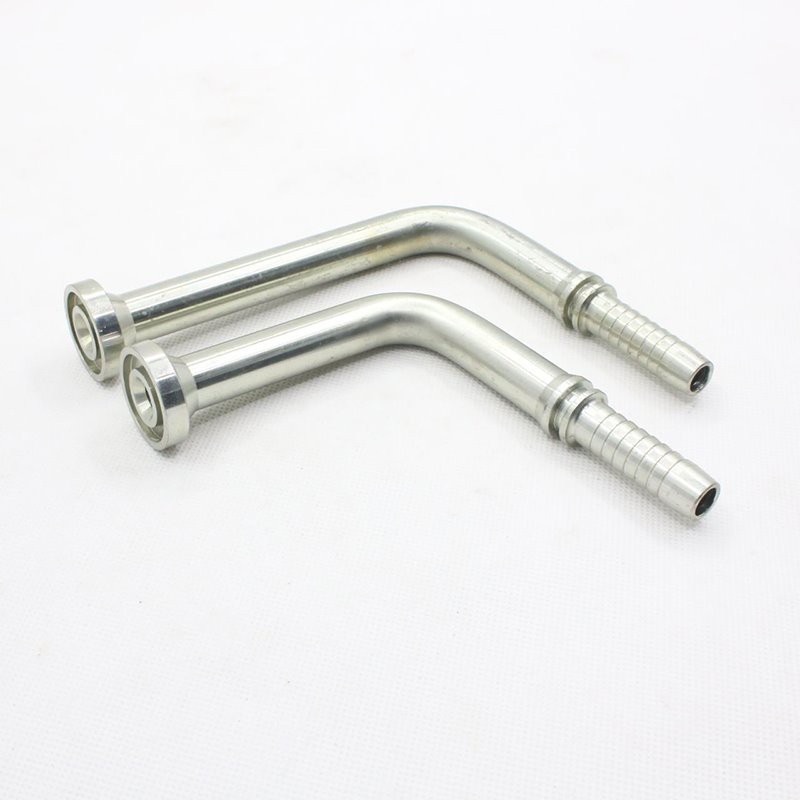

SAE Hydraulic Pipe Flanges គឺជា-សមាសធាតុនៃការតភ្ជាប់ប្រកបដោយប្រសិទ្ធភាពខ្ពស់ ដែលត្រូវបានរចនាឡើងសម្រាប់សុវត្ថិភាព និងលេចធ្លាយ-ការផ្ទេរសារធាតុរាវដែលមានភស្តុតាងនៅក្នុងប្រព័ន្ធធារាសាស្ត្រដែលត្រូវការ។ ផលិតតាមស្តង់ដារ SAE J518 និង ISO 6162 គែមទាំងនេះធានានូវដំណើរការដែលអាចទុកចិត្តបាននៅក្នុងកម្មវិធីសម្ពាធខ្ពស់-នៅទូទាំងឧស្សាហកម្មផ្សេងៗ។
លក្ខណៈបច្ចេកទេស
|
ផ្នែកលេខ |
ទំហំ FLANGE |
បំពង់ខ្យល់ |

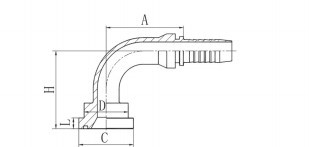

វិមាត្រ |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
ប៉ារ៉ាម៉ែត្រ/ទិន្នន័យបច្ចេកទេស
|
ដើម |
ZheJiang ប្រទេសចិន |
កាលបរិច្ឆេទចែកចាយ |
អាចចរចារបាន។ |
|
វិញ្ញាបនប័ត្រ |
GB/T19001-2016 idt ISO9001:2015 |
ការវេចខ្ចប់ |
ស្តង់ដារនាំចេញ |
|
សម្ភារៈ |
ដែកថែបកាបូន |
ការធានា |
1 ឆ្នាំ។ |
|
រយៈពេលបង់ប្រាក់ |
TT |
MOQ |
2000 |
|
លក្ខខណ្ឌ |
ថ្មី។ |
ពណ៌ |
ស័ង្កសីពណ៌ស ស័ង្កសីពណ៌ |
អំពីក្រុមហ៊ុន
គុណសម្បត្តិ
ការអនុវត្តសម្ពាធដែលមិនអាចប្រៀបផ្ទឹមបាន។
ត្រូវបានបង្កើតឡើងដើម្បីទប់ទល់នឹងសម្ពាធផ្ទុះរហូតដល់ 10,000 PSI
អត្រាសម្ពាធខ្ពស់ជាង 30% តម្រូវការ SAE ស្តង់ដារ
រក្សាភាពសុចរិតនៃត្រានៅក្រោមលក្ខខណ្ឌជិះកង់ដែលមានសម្ពាធខ្លាំង
ភាពល្អឥតខ្ចោះនៃការផលិតភាពជាក់លាក់
CNC ម៉ាស៊ីនទៅ ± 0.005 "ការអត់ធ្មត់សម្រាប់ការសមឥតខ្ចោះ
សំណង់ក្លែងក្លាយ (មិនបោះ) សម្រាប់កម្លាំងខ្លាំង
ខ្នាតតូច-ផ្ទៃផ្សាភ្ជាប់ដែលបានបញ្ចប់ (Ra < 0.4μm)
គុណភាពសម្ភារៈទំនើប
យន្តហោះ-ដែកកាបូនថ្នាក់ទី ជាមួយនឹងការពង្រឹងភាពធន់នឹងការអស់កម្លាំង
ជម្រើសដែកអ៊ីណុក 316L ជាមួយនឹងភាពធន់នឹងការ corrosion 5x
ការតាមដានសម្ភារៈពេញលេញជាមួយនឹងវិញ្ញាបនបត្រសាកល្បងម៉ាស៊ីនកិន
លេចធ្លាយ-ការធានាភស្តុតាង
Quad កម្មសិទ្ធិ-បច្ចេកវិជ្ជា Seal™ (បឋម អនុវិទ្យាល័យ និងត្រាបម្រុងទុកពីរ)
បានដំឡើងជាមុន-ចិញ្ចៀនដែលមានអនុភាពខ្ពស់-FKM O- (-65 ដឺក្រេ F ដល់ +400 ដឺក្រេ F)
សម្ពាធ 100% ត្រូវបានធ្វើតេស្តទៅសម្ពាធការងារ 1.5x
ឧស្សាហកម្ម-ភាពធន់ឈានមុខគេ
50% អាយុកាលសេវាកម្មយូរជាងស្តង់ដារឧស្សាហកម្ម
ផ្ទៃរឹងពិសេសសម្រាប់កម្មវិធីរាវសំណឹក
ផលប៉ះពាល់-ការរចនាធន់ទ្រាំសម្រាប់-បរិស្ថានរំញ័រខ្ពស់។
ការអនុលោមភាព និងវិញ្ញាបនប័ត្រជាសកល
ទទួលបានវិញ្ញាបនប័ត្រ SAE J518, ISO 6162, និង ASME B16.5
អនុលោមតាម PED 2014/68/EU
ABS និង DNV-GL marine មានការយល់ព្រម
គុណសម្បត្តិនៃការដំឡើង
ឡាស៊ែរ-ឆ្លាក់សញ្ញាសម្គាល់សម្រាប់ទិសដៅងាយស្រួល
មុន-បានប្រមូលផ្តុំជាមួយការណែនាំតម្រឹម
ការដំឡើងលឿនជាង 40% នៃ flanges ធម្មតា។
សមត្ថភាពប្ដូរតាមបំណង
មានទំហំចាប់ពី 1/4" ដល់ 6"
សម្ភារៈពិសេសរួមមាន Monel, Hastelloy, និង titanium
ការកំណត់រចនាសម្ព័ន្ធច្រកផ្ទាល់ខ្លួន និងការវាយតម្លៃសម្ពាធ
ការធានាគុណភាពយ៉ាងម៉ត់ចត់
ការផ្ទៀងផ្ទាត់វិមាត្រ 100% ជាមួយ CMM
ការធ្វើតេស្តអ៊ុលត្រាសោនសម្រាប់ភាពត្រឹមត្រូវនៃសម្ភារៈ
ការតាមដានជាក្រុមជាមួយនឹងលេខសៀរៀលតែមួយគត់
ជំនួយបច្ចេកទេសដែលមិនអាចប្រៀបផ្ទឹមបាន។
ក្រុមវិស្វកម្មកម្មវិធីឧទ្ទិស
ការវិភាគប្រព័ន្ធធារាសាស្ត្រដោយឥតគិតថ្លៃ
នៅលើ-ការបណ្តុះបណ្តាលការដំឡើងគេហទំព័រមាន
សំណួរគេសួរញឹកញាប់
សំណួរ: តើស្តង់ដារ SAE របស់អ្នកគោរពតាមស្តង់ដារអ្វីខ្លះ?
ចម្លើយ៖ ព្រុយរបស់យើងជួប៖
SAE J518 (លេខកូដ 61 និង 62)
ISO 6162 (ស៊េរី 1 និង 2)
DIN 20066
ASME B16.5 (តាមការស្នើសុំ)
សំណួរ: តើការវាយតម្លៃសម្ពាធមានអ្វីខ្លះ?
A: ថ្នាក់សម្ពាធស្តង់ដារ៖
ស៊េរីស្តង់ដារ 3000 PSI (207 bar)
6000 PSI (414 bar) ស៊េរីសម្ពាធខ្ពស់-
ការរចនាផ្ទាល់ខ្លួនរហូតដល់ 15,000 PSI (1034 bar)
សំណួរ៖ តើអ្នកផ្តល់ជូនសម្ភារៈអ្វីខ្លះ?
A: សម្ភារៈស្តង់ដារ៖
ដែកថែបកាបូន AISI 4130
ដែកអ៊ីណុក 304/316
យ៉ាន់ស្ព័រពិសេស៖
ពីរជាន់ 2205
Inconel 625
ទីតាញ៉ូម ថ្នាក់ទី ៥
សំណួរ៖ តើខ្ញុំជ្រើសរើសទំហំព្រុយត្រឹមត្រូវដោយរបៀបណា?
ចម្លើយ៖ ប៉ារ៉ាម៉ែត្រជ្រើសរើសសំខាន់ៗ៖
ទំហំបំពង់ (NPS)
សម្ពាធការងាររបស់ប្រព័ន្ធ
តម្រូវការលំហូរ (GPM)
ជួរសីតុណ្ហភាព
វិស្វកររបស់យើងផ្តល់ការប្រឹក្សាលើទំហំដោយឥតគិតថ្លៃ
សំណួរ: តើជម្រើសនៃការផ្សាភ្ជាប់មានអ្វីខ្លះ?
A: ការកំណត់រចនាសម្ព័ន្ធបិទភ្ជាប់៖
O-ត្រាមុខចិញ្ចៀន (ORFS) - ស្តង់ដារ
RTJ (ប្រភេទចិញ្ចៀនភ្ជាប់)
មុខរាបស្មើជាមួយនឹងមុខរបួសរាងជាវង់
លោហៈ-ទៅ-ផ្សាភ្ជាប់ដែកសម្រាប់កម្មវិធីសីតុណ្ហភាពខ្ពស់-
សំណួរ៖ តើព្រុយរបស់អ្នកអាចផ្លាស់ប្តូរជាមួយម៉ាកផ្សេងទៀតបានទេ?
A: បាទ, គែមរបស់យើង:
រក្សាការអនុលោមតាមវិមាត្រ SAE/ISO ពេញលេញ
100% អាចផ្លាស់ប្តូរបានជាមួយនឹងការរចនាស្តង់ដារ
រួមបញ្ចូលការអត់ធ្មត់-ផ្ទៃនៃទំនាក់ទំនងដែលបានគ្រប់គ្រង
Q: តើពេលវេលានាំមុខរបស់អ្នកសម្រាប់ការបញ្ជាទិញផ្ទាល់ខ្លួនគឺជាអ្វី?
A: ពេលវេលាផលិត៖
ធាតុស្តុក៖ ការដឹកជញ្ជូន 24 ម៉ោង។
ស្តង់ដារផ្ទាល់ខ្លួន: 5-7 ថ្ងៃធ្វើការ
យ៉ាន់ស្ព័រពិសេស: 2-3 សប្តាហ៍
មានរន្ធសម្រាប់ផលិតបន្ទាន់
Q: តើអ្នកផ្តល់ការគាំទ្រការដំឡើងទេ?
A: កញ្ចប់ជំនួយដ៏ទូលំទូលាយ៖
ម៉ាស៊ីនគណនាកម្លាំងបង្វិលជុំឌីជីថល
ចលនា 3D នៃការដំឡើង
ការណែនាំអំពីការដំឡើងវាល
នៅលើ-ការបញ្ជូនអ្នកបច្ចេកទេសគេហទំព័រ (ជាជម្រើស)
សំណួរ៖ តើអ្នករក្សាការបញ្ជាក់អ្វីខ្លះ?
ចម្លើយ៖ វិញ្ញាបនប័ត្របច្ចុប្បន្ន៖
ISO 9001:2015 (QMS)
API Q1 (ប្រេង និងឧស្ម័ន)
PED 2014/68/EU ប្រភេទ IV
DNV-GL Marine
សំណួរ៖ តើការថែទាំអ្វីដែលត្រូវបានណែនាំ?
ក៖ ការថែទាំបង្ការ៖
ការផ្ទៀងផ្ទាត់កម្លាំងបង្វិលជុំប្រចាំឆ្នាំ
ការត្រួតពិនិត្យត្រាពីរឆ្នាំ
ការធ្វើតេស្ត ultrasonic រយៈពេល 5 ឆ្នាំ។
ការជំនួសបន្ទាប់ពី 50,000 វដ្ត
